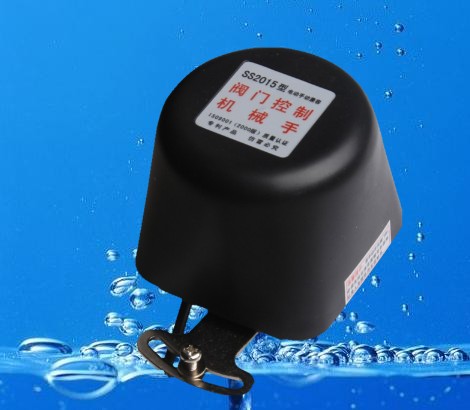

阀门控制机械手
一、产品说明
1．技术参数
l 工作环境
l 温度:-25℃~+85℃
l 湿度:<95%
l 额定电压:DC12V
l 工作电压:DC8V~16V
l 额定电流:100mA
l 工作电流:20mA~300mA
l 额定功率:1.2W
l 工作功率:0.24W~3.6W
l 阀门压力:1.6MPa
l 阀门规格: 4分、6分、8分、1吋、1.25吋、1.5吋
l 自动关阀时间6~20秒
l 电动开阀时间6~20秒
l 绝缘电阻:>20MΩ
l 耐压:DC600V
l 抗无线电干扰。
l 带自动、手动转换离合器。
l 净重:340(+50)g,带钢瓶专用阀门637(+50)g
l 毛重:370(+50)g,带钢瓶专用阀门666(+50)g
l 外型尺寸：100mm×90mm×70mm
二、安装指南
1．安装顺序
① 对管道燃气用户，原入户总球阀应尽量设计安装在便于手动开关操作的位置。
② 阀门控制机械手应装于原入户总燃气球阀上，两片支架半圆部夹持着阀门无手柄的一端，两片支架长柄夹持住机械手的安装耳，注意带螺孔的一片支架的长柄端部应夹在安装耳有导向条的一侧，用两只M6*16的六角螺栓拧入支架两端螺孔，先不要拧紧螺栓将两支架初步装好。
③ 接下来将两转臂螺钉对称卡好阀门手柄两侧边，用十字螺丝起和7#叉扳手拧紧两只M4螺母(此时注意调节支架三维位置，使机械手输出轴和阀门轴中心线尽量同轴线)。
④ 最后拧紧两只M6*16六角螺栓。
机械手安装示意图
阀门控制机械手示意图
机械手12V电流引线和燃气报警器12V电流输出引线联接，红色引线接“＋”极，黑色引线接“－”极。
钢瓶燃气用户，应将原减压阀拧下，将带钢瓶专用球阀的机械手装于原钢瓶角阀和减压阀之间，拧紧即可。
机械手12V电流引线的联接同
阀门控制盒，可用螺钉或不干胶安装在便于操作的墙壁上。
2．适用范围
l 用于燃气管道球阀的自动控制、电动和手动开关。
l 配以燃气钢瓶专用球阀，可用于瓶装燃气的自动控制。
l 可和各类燃气报警器联接配套。
l 也适用于其它气体、液体等阀门自控的各种场合。
三、使用说明
n 使用指南
1．当燃气报警器处于预热或监控状态，此时由于停电、检测、维修、安全等需要，可拉下阀门控制机械手的离合器，手动开关燃气球阀（详见5.3说明，手动关阀与开阀，离合器的操作要点相同。）
2．当燃气泄漏，燃气报警器报警时，机械手可自动关闭燃气球阀，切断气源。
3．当燃气报警器停止报警时，先检查并处理好后,方可用手指捏着机械手的滚花圆螺母拉下离合器，并保持住，900转动手柄，手动开阀复位；直到手柄开至止点，再松开圆螺母，轻微拨动手柄，离合器可弹回复位。
4．定期检测方法
5．每年或者发现阀门有明显阻滞时，手动拉下机械手离合器，手扳阀门手柄，900往返转动数次，用以防止燃气球阀开关阻滞。
6．若选用阀门控制盒，可方便地利用轻触按钮，开关入户总球阀。阀门开关过程中或全开时绿灯亮；阀门全关时红灯亮。
n 处警指南
1．当有燃气泄漏，报警器声光报警时，阀门控制机械手可同时自动关闭入户总燃气球阀，彻底切断气源,确保安全。
2．燃气泄漏时,如遇停电或自动关阀故障，可立即拉下离合器,手动关阀。
n 故障指南
1．阀门控制机械手不能自动动作，应检查引线、接头是否断损，如有损坏请参照接线方法重新接好。
2．如是燃气阀门开关卡死，则可拉下离合器，用手扳阀门手柄，用力作900往返开关阀门动作，直至阀门能顺利900开关到位；如仍不能排除故障，请通知燃气公司或相关服务商。
n 8、售后服务
1．本公司承诺，凡本公司阀门控制机械手产品如确因质量问题，均可享受三个月包换，一年免费保修，终身维修的售后服务。
2．为减少人为问题，安装使用时请详细阅读本说明书，有下列情况之一，为有偿维修或更换：
·没有按照本说明书安装、使用，而造成的故障或损坏。
·因异常电压、异常温度、进水、火烧、其它天灾等不可抗力造成的故障或损坏。
·对本产品人为分解、拆装、改造、机械损伤引起的故障或损坏。
