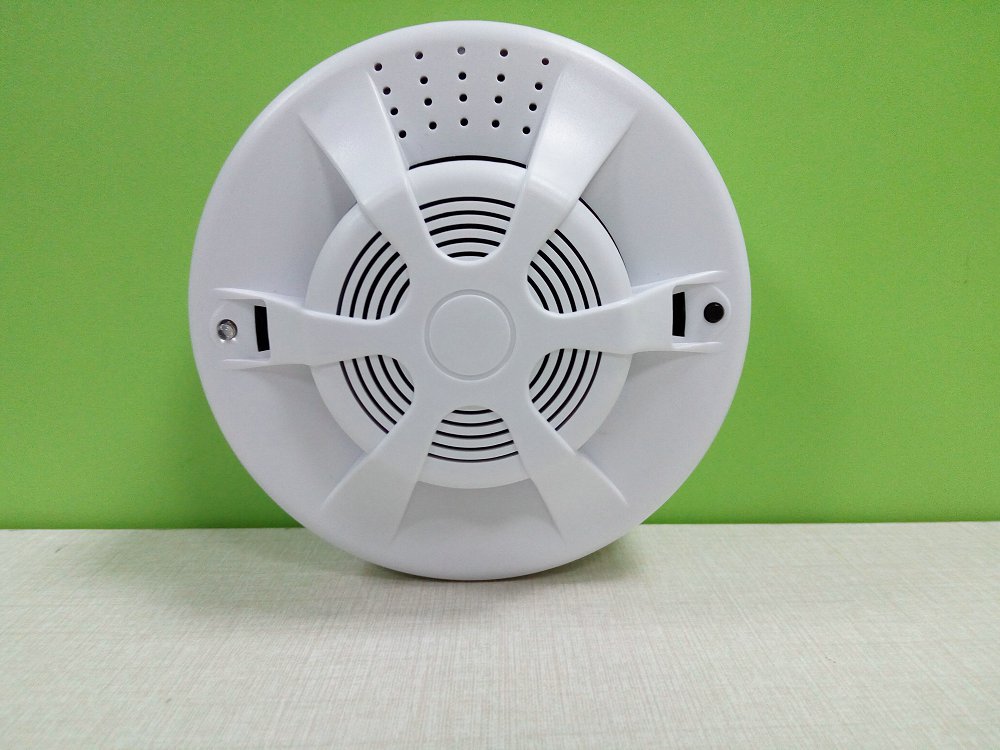

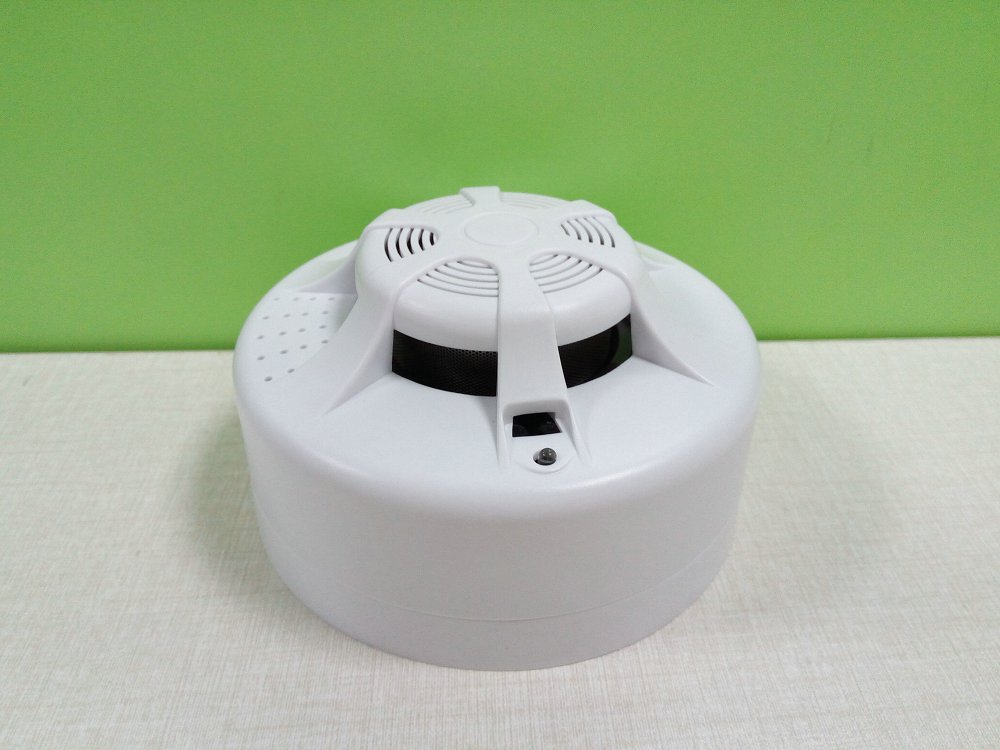

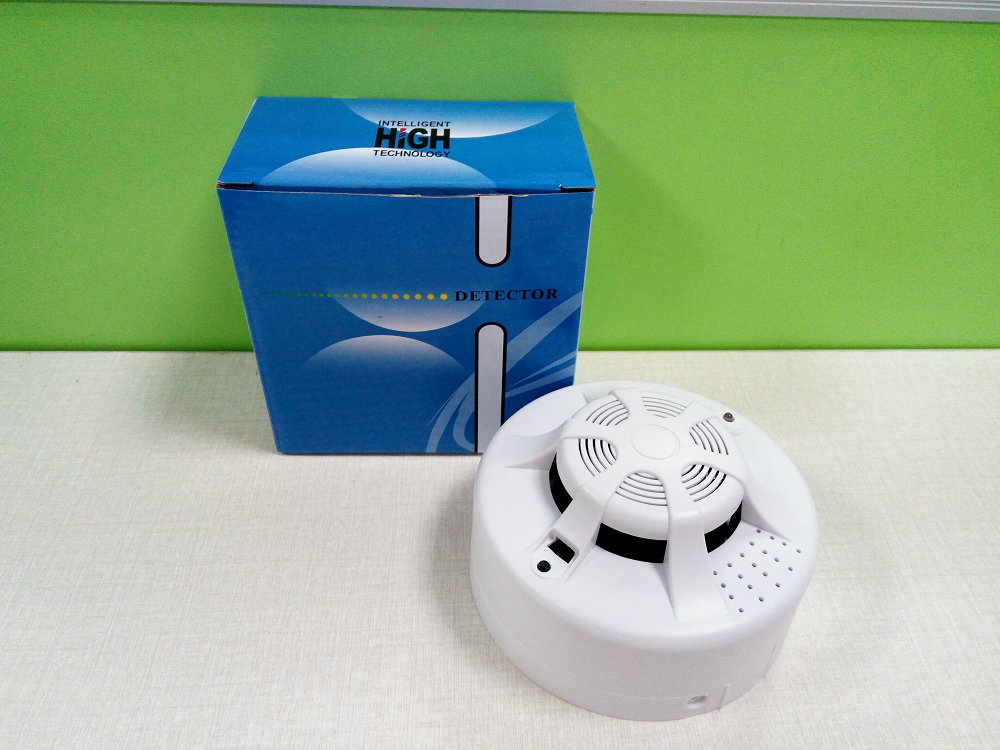

独立式烟雾报警器

独立式感烟火灾探测报警器（以下简称报警器）能够探测火灾时产生的大量烟雾，及时发出报警信号。报警器采用光电感烟器件及优良的生产工艺，工作稳定，外形美观，安装简单，无需调试，可广泛用于宾馆、门店、网吧、歌舞厅、咖啡厅、休闲厅、住宅等场所进行火灾安全监测。报警器内置蜂鸣器，报警后发出强烈的声响。报警器采用9V层叠电池供电，耗电极微，持续工作时间可长达一年以上。

二、特点及技术指标

1. 电源：6F22 DC9V电池

2. 指示灯：红色，正常工作时约每40秒闪烁一次

3. 报警声响＞85dB

4. 保护面积：＞40m²具体参数应以《火灾自动报警系统设计规范》（GB 50116）为准

5. 使用环境：温    度：-10℃ ～ +55℃，相对湿度≤95%，不凝露

6. 使用年限：＞10年

7. 外形尺寸：直径105mm，高59mm(带底座)

8. 壳体材料和颜色：ABS 瓷白

9. 产品净重：149.6g（含电池）  114g(无电池）

10. 产品毛重：187.6g（含电池）  151.8（无电池）

11. 安装孔距：60mm

12. 执行标准：GB 20517-2006

三、结构特征与工作原理

1.独立型烟雾报警器报警器结构示意图

2.独立型烟雾报警器工作原理

报警器对烟雾感应主要由光学迷宫完成，迷宫内有一组红外发射、接收光电管,对射角度为135度。当环境中无烟雾时，接收管接收不到红外发射管发出的红外光，后续采样电路无电信号变化；当环境中有烟雾时，烟雾颗粒进入迷宫内使发射管发出的红外光发生散射，散射的红外光的强度与烟雾浓度有一定线性关系，后续采样电路发生变化，通过报警器内置的主控芯片判断这些变化量来确认是否发生火警，一旦确认火警，报警器发出火警信号，火灾指示灯（红色）点亮，并启动蜂鸣器报警。
