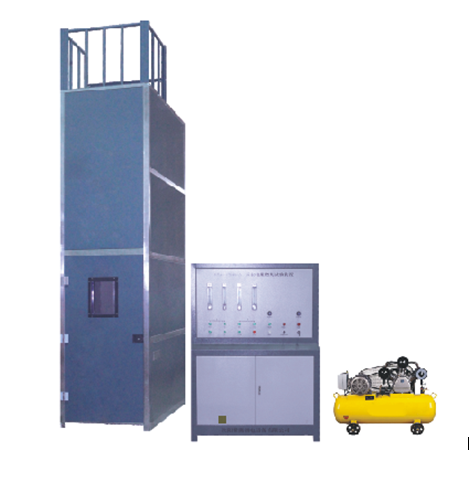

DSL-CSR-A型成束电缆燃烧试验装置

【检测项目】

本设备用于检测垂直安装的成束电缆或光缆在规定条件下抑制火焰垂直蔓延的能力。现代高层建筑中，电线、电缆敷设成束地架设在线架上，一旦电线、电缆发生火灾，其后果不堪设想。当群体成束电线、电缆事故发生热点熔温达800℃~1100℃时，对高层建筑的构成严重威胁，事故中烟雾大，难以观察到着火源，事故处理十分困难。因此成束电缆的燃烧特性检验就显得特别重要。 该装置满足GB/T18380.31—2008/IEC60332-3-10:2000(代替GB/T18380.3-2001)《电缆和光缆在火焰条件下的燃烧试验第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验，试验装置》，是电力电缆、控制电缆、光缆等成束燃烧试验的必备装置。【适用标准】

GB/T18380.31—2008/IEC60332-3-10:2000

《电缆和光缆在火焰条件下的燃烧试验第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验，试验装置》

【技术参数】

●电源：380V、50Hz

●功率：8.5kW

●燃烧箱内部尺寸：宽×深×高=1000±100mm×2000±100mm×4000±50mm

●钢梯尺寸：标准钢梯：宽×高=500±5mm×3500±10mm；宽形钢梯：宽×高=800±5mm×3500±10mm

●燃烧箱内空气流量调节：4.5～10m3/min±10%

●丙烷流量调节：2～20L/min±2%

●压缩空气流量调节：10～100L/min±2%

●风速计：0.05～10m/s±2%

●定时器：0～100min±1s

●数显温度表：0～400℃，±2%

●带型喷灯定位：高600±5mm，水平距离任意可调

●自重：1.6吨

【产品特点】

●本设备配备标准钢梯、宽型钢梯及双燃烧器，可满足不同要求的试验。

●本设备配备双路燃气及空气调节，并具有配有燃烧器是否点燃状态指示装置，安全可靠。

●本设备内部采用优质不锈钢制作，外部采用碳钢烤漆处理，整体成型美观。

●本设备配有电动葫芦，可方便用户安装卸载试样。

●本设备采用进口风速计测量管道流速，精度高。
