JR-CQH-A型建筑外墙外保温系统防火性能试验机（窗口和墙角火）

【检测项目】

模拟建筑物室内发生火灾后产生轰燃由窗口喷出时，对外保温系统产生的影响及外保温系统自身的阻燃能力进行判定。

模拟建筑物室内发生火灾后产生轰燃由窗口喷出时，对外保温系统产生的影响及外保温系统自身的阻燃能力进行判定。并且可以模拟非木垛类燃料的平均热流量时间曲线。

【适用标准】

BS 8414-1:2002《建筑外包覆系统的防火性能——第1部分：适用于建筑表面非承重外包覆系统的试验方法》

UL1040-2001墙体保温构造的耐火试验

【技术参数】

●试件大小：20 ×20 ×1.53cm

●外形尺寸（长× 宽 × 高）：12600 ×4500 ×1100mm）

●K分度热电偶，数量100支，测量范围：0～1100℃，测量准确度： ±1℃

●吊车重量：2t，活动范围：（长 × 宽 × 高）：8600 ×3500 ×9500mm）

【产品特点】

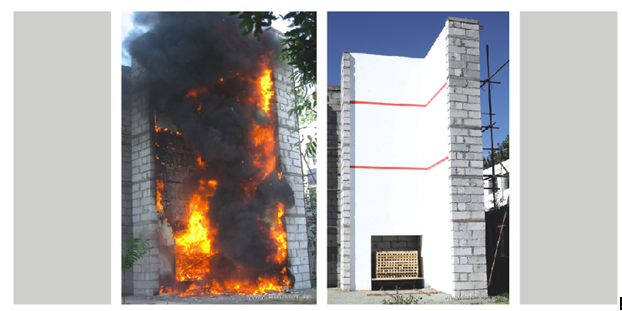

试验装置由墙体、燃烧室、热源、垮塌区域、测量系统等部分组成。装置由垂直的宽3.5m、高8.5m的主试验墙和与之成90○角的等高，宽度为2.5m副墙构成，在主试验墙的一侧有一个燃烧室，提供试验所需的火源；燃烧室底部装有移动机构，在试验时与主墙预留的窗口紧密结合并用耐火材料进行密封，试验结束后可以移离主墙，放置到安全的区域。

主试验墙上开有与燃烧室相应的窗口。试验时根据不同的试验材料进行方案设计，在主试验墙和副墙上按照实际施工工艺进行外保温系统施工，并在不同高度和不同材料厚度的地方布置温度传感器。试验时，当燃烧室的燃烧物产生轰燃由窗口喷出，在外保温系统过火时间内，进行温度数据采集，根据数据分析外保温系统在火灾发生时对其自身及建筑物造成的影响。

为安全起见，试验装置独立配置一套喷淋水装置，完成试验后，关闭燃烧装置，开启喷淋装置，将试验墙体火焰浇熄，防止发生不安全事故。
