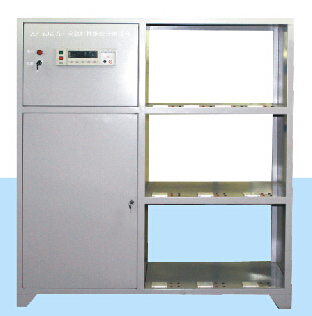

XF-YJZ-A型应急灯性能综合试验台

【检测项目】本试验装置用于消防应急照明及疏散指示系统综合性能的检测。

【适用标准】GB 17945-2010《消防应急照明和疏散指示系统》

【技术参数】

●试验装置工作电源：220V ，50Hz 。

●试验装置最大功率：1000W。

●试验装置外形尺寸（控制柜部分）：1700*1500*550。

●充、放电试验

   测量试件在充电期间的充电电流和放电期间的放电电流；

   测量放电结束瞬间电池的端电压及静态泄放电流；

   测量充电回路短路24h后内部元件的表面温度。

●重复转换试验

   自动控制连续50次试验，完成“主电状态1min—应急状态20S—主电状态1min”的工作状态循环；

   试件不合格时进行提示，并显示不合格时已动作的次数。

●电压波动试验

   本试验装置电压在0-250V内连续可调

   试件在187V和242V处正常工作，试验中提示不合格品。

●转换电压试验

   降压输出，记录从主电状态转入应急状态时的输出电压；

   升压输出，记录从应急状态转入主电状态时的输出电压；

   试件在主电电压60%-85%范围内转入应急状态。

●充、放电耐久试验

   自动完成10次“完全充电—放电终止—完全充电”

   循环的充放电过程；记录首末次放电时间。

●绝缘电阻试验

   试验电压：DC 500V±50V；

   测量范围：0MΩ-500 MΩ；

   记时：60s±5s；

●耐压试验

   试验电源：0-1500V（有效值）连续可调，

   升降速率满足（100-500）V/S；

   记时：60s±5s；

   击穿电流：20mA；

●外形尺寸：1500x550x1700

●自重：180kg

【产品特点】

本试验装置可通过计算机进行自动控制、数据采集、数据计算；可同时对十个试件进行试验。数据控制通过PLC和组态软件完成，数据的采集与计算通过计算机完成。

在调节电压部分，由步进电机带动调压器对试件的电源电压进行调节。
