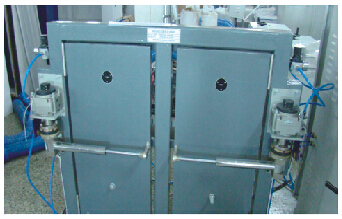

XF-QFSM型消防球阀寿命试验机

【检测项目】

消防球阀在额定工作压力下的使用寿命

【适用标准】

GB4581-85《工业用阀门压力试验》

JB/T8861-2004《球阀静压寿命试验》

【技术参数】

●水压调节范围：0~16MPa（水压）

●被测件范围：DN15-DN100（内压G1/2”-G4“）阀门

●DN15-DN100法兰阀门（法兰按GB/T 17241.6-2008《整体铸铁法兰》

●同时检测试件数量：1件

●系统供电：AC380V，2KW

●自重：400Kg

【产品特点】

该检测设备由控制柜、球阀寿命试验台两部分组成。控制柜主要是为试验提供系统压力，球阀寿命试验台主要由导轨、垂直位移调整装置、阀门手柄（轮）旋转驱动装置等组成。主要功能是根据阀门试件的大小调整旋转驱动装置的卡盘位置，使它与阀门手柄（轮）同心，夹持后带动阀门阀瓣的开闭。旋转驱动装置由步进电机、动力传输装置和旋转编码器组成。可提供40Nm的旋转力矩，并对阀门的开闭进行判断。寿命试验台面上有公用阀门压力引入（出）接口，可与各种通径的试验用法兰盘和接头连接。台面下端有稳压装置和压力检测系统,用于检测阀瓣两侧的压力。
