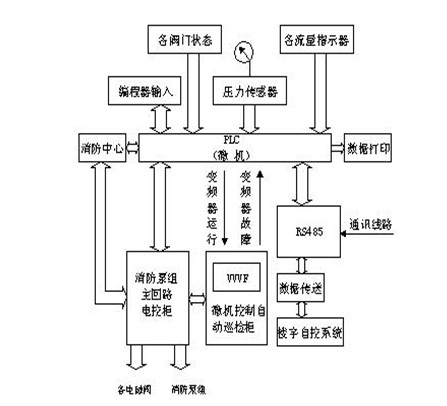

其基本设想如下图所示（系统控制图）：

综上，本系统以独特的“自诊断”式的自动巡检各运转实验相结合的方式，使整个水消防系统在非消防状态时，以上述维护态方式运行，把系统故障消灭在火灾发生之前，以确保整个水消防系统时时处于良好状态。

四、目前国内市场使用和推广的可行性分析

针对以上消防系统存在的问题，目前市场上已经出现了部分厂家在消防水泵日常生活与生产中的自动巡检控制装置，但是由于目前该产品仍处于市场摸索期，所以在建筑物上使用效果和推广范围仍然不成熟，由此我们针对市场存在的消防水泵自动巡检控制装置，研究分析其可行性使用和推广。

1、目前市场存在的消防泵自动巡检控制装置企业

调研发现，目前该产品在市场中有20多家企业正在进行该产品的研发、推广、使用，但是符合公安部制定的自动消防给水设备行业规范和检测要求的仅有4-5家单位，其中最为突出的有

。

OL-XFXJ型消防泵自动巡检设备

OL-XFXJ型消防泵自动巡检设备是镇江市殴菱电气自动化系统设备有限公司主推的消防泵自动巡检设备该设备应用了欧菱的专利技术“一种消防水泵的控制盒巡检一体化电气系统”作为发明专利和实用新型专利已被国家专利部门授权。

该公司是一家专业研发、生产、安装、调试的自动化系统控制设备的生产企业，成立10多年来在市场上享有较高的知名度。2010年针对国内消防事业在防火灭火方面对控制设备的要求，公司重点研制开发了用于楼宇消防灭火系统的OL-XFXJ型消防泵自动巡检控制设备，并于2011年8月经过检测，由公安部消防产品合格评定中心颁发了国内第一张关于消防泵巡检控制设备的3C认证证书并获得江苏省科学技术厅颁发的高新技术产品认定证书。

2、目前市场上存在的智能消防巡检柜的功能和特点

 ①巡检柜的功能：

→巡检功能：巡检柜按设定的周期自动对消防水泵进行逐台低速巡检，一般单台水泵巡检时转速为300转/分钟，巡检运行时间为10分钟；（时间和周期可按需设定）并可通过开关实现巡检的手自动切换。

→自动退出巡检进入消防的功能：巡检柜在巡检过程中遇到消防信号自动退出巡检，进入消防运行状态。

→报警及保护功能：巡检柜具备对短路、过流、电机断电等故障的报警和保护功能，在巡检过程中发现故障发出声光报警信号，报警系统具有故障记忆功能，记录故障的内容及故障发生的时间。

→远程监视及控制功能：巡检柜可根据用户的需要，配置远程监视和控制模块，通过总线和消防控制中心通讯，达到在消防控制中心监控系统运行的目的。

→手机短信报警功能：根据用户的需要巡检柜还可配置手机短信报警模块，当故障发生时，故障信息通过手机短信发送到用户的手机上，提醒用户及时处理。

→带压试水功能：巡检柜还可以根据消防管路的配置，对管路系统进行带压试水，采用带压试水巡检的设备，管路应有防超压的措施，设巡检泄压回路的设备，回路设置应安全可靠。

② 巡检柜的特点：

→巡检柜的巡检周期可以根据不同需要进行设置；

→巡检柜对消防水泵的巡迴检查采用低频率、低转速运行，巡检功率消耗小，不会对供水管网增压，不会加大水泵的机械磨损。

→当需要进行消防时，不论是否处在自动巡检状态，巡检柜都会立即停止巡检的运行，当消防命令解除时，消防控制柜手动关机，巡检柜恢复待机状态并开始自动巡检。

→巡检柜在自动巡检时，可对电控设备主回路的电器元件进行检测，从而保证电气控制设备的可靠运行。

→巡检柜还可配置各种功能模块和接口，以满足用户短信报警、打印和通讯的需要。

→由于不改变原有的消防管网，巡检柜特别适合老旧消防设备的改造和利用。

3、消防泵自动巡检和人工巡检的对比分析

①关于人工巡检模式

■普遍存在惰性现象

因消防设备长期不使用，极易造成麻痹思想，久而久之会导致消防设备由于管理不善而无法使用。

■缺乏科学性

由于受消防维护人员对消防设备专业水平的限制，导致人员对设备维护时无法做到科学合理。甚至会出现人员虽然日常进行维护，但消防设备仍然出现无法启动的情况。

②关于智能自动巡检模式

■自动巡检模式下的工频全压巡检

全压巡检虽然造价较低，但是由于长期系统增压，极易造成消防管道破裂，如增加泄压电磁阀会因电磁阀的频繁动作，加之使用寿命亦会造成系统瘫痪；由于起动电流大，耗能高；频繁的工频启动，会造成消防水泵寿命降低，真正发生火情时无法启动；

■自动巡检模式下的低速无压巡检

低速无压巡检不仅造价低，而且由于在低速巡检运转情况下，对整个系统损伤小，从而保证了一方面可以达到消防巡检的目的，另一方面其可满足终身受用，已保证真正意义上的 “养病千日，用在一时”。

4、消防巡检的整体配置

①消防电源柜

本设备具有双路电源电源供电，当主电源消失备用电源自动投入（时间为1S）保证消防电泵供电，设备具有以下功能：

◆相序自动检测功能，当两路电源相序不一致时，能够显示发生相序错误的部位并报警；

◆具有过电压（115%）、欠电压（85%）、短路、缺相保护及浪涌过电压吸收等功能，本部分记录可随时查询；

◆定期自动互投功能（由巡检控制器发出指令），周期为15天，切换记录能在巡检界面上方便查询；

◆电源运行的状况在巡检界面上能集中显示（包括电流、电压）；

②消防水泵启动控制柜

1）、具有中控室远程启停消防泵和消火栓按钮启泵以及消防水管网压力（或水流指示器）启泵等多种启泵方式，并具有故障互投功能及报警功能；

2）、具有中控室远程启停消防泵和压力开关启泵以及消防水管网压力（或水流指示器）启泵等多种启泵方式，并具有故障互投功能及报警功能；

3）、水泵运行记录:每台水泵的运行时间可查询(运行是在自动状态下还是在手动状态下启动的，是消火栓启动还是压力低点启动或者中控室启动等具有相应记录)；

4）、故障记录：故障类别、发生时间；

③消防巡检控制柜

本设备具有以下功能

1）、手动及自动巡检

2）、在无火警时对消防水泵进行定期自动检测；

3）、水泵出水能力测定，实时采集单台设备的运行参数（流量、扬程）；

4）、对水泵运行及故障进行及时记录和报警提示，使消防给水设备始终处于完好备战状态；
