1 前言
随着工业和民用电气设备的增加,社会用电量大幅增长,电气引发的火灾事故随之剧增。漏电不仅威胁人身安全,同时也是导致各类建筑物中发生火灾的主要隐患。2005年的十大火灾中,死亡人数较多的吉林省辽源市中心医院特大火灾、汕头华南宾馆特大火灾,均为电气火灾。据公安部统计,2005年1-9月,全国100836起重大火灾中,由于电气故障造成的火灾30512起,占同期火灾总数的30.3%,电气火灾发生率居各类火灾之首。为了遏制电气火灾的发生,国家相关部门,相继制订、修改了国家标准和规范,强调了漏电火灾报警系统在防止因接地故障而引起的电气火灾的防护作用,要求根据不同等级的在建筑物中设置漏电火灾报警系统。随着国家标准和规范的逐步完善,漏电火灾报警系统的设置越来越广泛。作为全国较早生产电气火灾监控系统的厂家,我们有很多产品应用全国各类大型工程项目中,在我们深入研究电气火灾的起因及大量的工程实践中。笔者对电气火灾报警系统设计的设计与施工中一些问题进行论述,与同行商榷。
2 设计中存在的问题
A在低压柜总开关出线处装设漏电监控
有些设计人员在低压柜总开关出线处装设漏电监控,认为在此处可以监控后面设备的全部漏电,往往此处的正常电流有3000安培。殊不知,绝缘不可能是100%的,任何设备,线路都存在自然泄漏,此测量位置的正常(自然泄漏)值可能就会达到几安培,根本无法发现故障泄漏。即使不考虑自然泄漏,就是在此处测量到了漏电,那么检测的范围将是整个用电系统,根本无从查起,无法定位。
B 在低压柜中使用三极开关,装设电气火灾监控
电气火灾监控设备的测量原理如下:
图1(A)
图2(B)
在正常情况下,如图1所示,剩余电流保护器所控制的三相电路中没有发生触电、漏电或接地故障时,此时通过电流互感器线圈的电流矢量和等于零,即:
Ia+Ib+Ic+In=0 (其中Ia, Ib, Ic, 为相线 In 为零线。因为在理想的环境下零线电流方向与相线相反,等于其他三相电流的总和。)
则电流Ia,Ib,Ic和In在电流互感器铁芯中产生的磁通的矢量和也为零,即:
Φa+Φb+Φc+Φn=0
这样在电流互感器的二次线圈中没有感应电动势产生,因此剩余电流保护器保持正常工作状态。
当三相电路没有穿过零线,这以上的测量原理就不相符,无法正常测量如图2,若在低压柜中装设电气火灾监控,这必须使用四极开关,使零线正常穿过互感器,如图1。
如果发生漏电,则通过互感器电流的矢量和不等于零,为:
Ia+Ib+Ic+In=I0
剩余电流互感器铁芯中产生的磁通矢量和也不等于零,即:
ΦLa+ΦLb+ΦLc+Φn≠Φ0 ; Ea+Eb+Ec+En ≠ 0
这样零序互感器二次回路就有一个感应电压输出,此电压直接或通过电子线路板放大后显示在我们的模块上。如果大于设定值那么就会报警,提醒用户检查用电线路。
3. 施工中可能存在的问题
A 零线(N)及接地线(PE)敷设错误
零线(N)及接地线(PE)敷设错误会导致测量原理的错误,无法进行正常监控
图(3)
图(4)

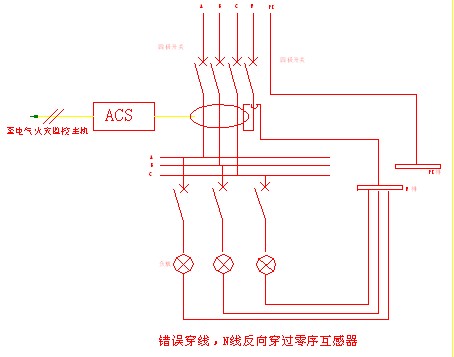

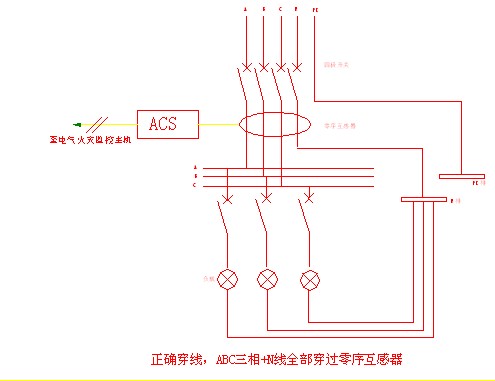

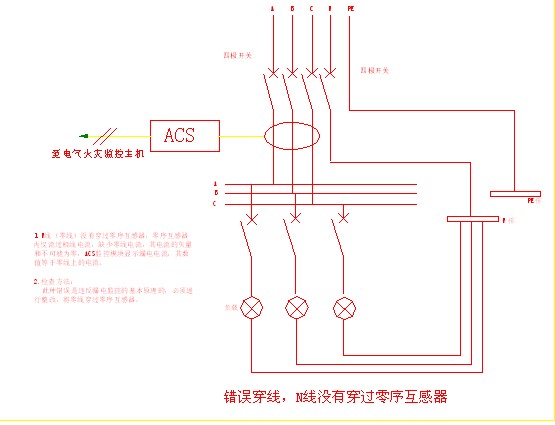

根据前面阐述的漏电监控的原理,图3零线反穿,等于是有2倍相线电流的矢量和的电流流经零序互感器,这样监控设备必然报警。图4地线也穿过零序互感器,当发生漏电时,漏电电流将经过PE线流过零序互感器,造成Ia+Ib+Ic+In+Ipe=0,这样,即使发生漏电也无法报警。
B 双电源开关处零线的处理错误
双电源开关处零线由于涉及到两个进线,其很容易发生的处理错误
图(5)
图(6)

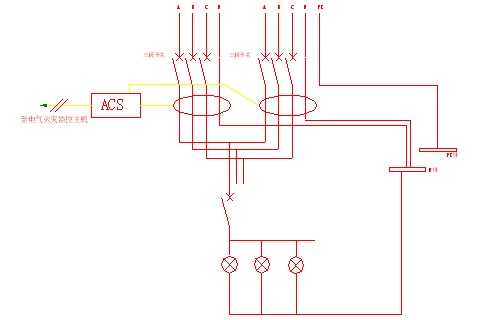

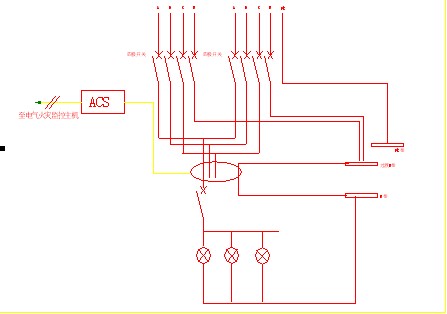

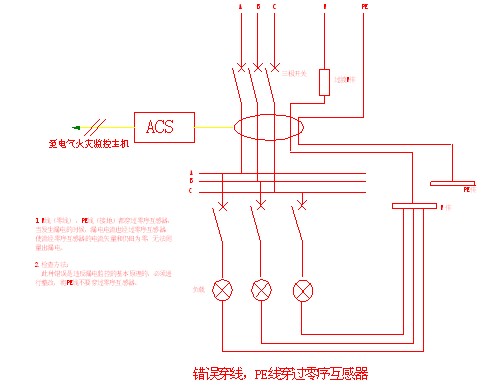

4. 当零序互感器按照以上图5布置时,虽然开关只有一边工作,但是零线电流会从另外一路分流,使供电回路测量出漏电电流,产生错误报警.在使用双电源使,应该采用四极开关,或者采用出线检测,如图(6)
5. 总结及展望
电气火灾监控在预防电气类火灾上的功能不容置疑,但是他的使用涉及到施工,安装,调试,维护的各个环节,有一个环节产生问题,它都不能正确的发挥作用。为了使其真正为国民经济的建设发挥作用,为保障人民生命财产的安全发挥作用,就必须在各个环节正确处理问题,使其发挥真正的作用。
现在的电气火灾监控系统是监控设备的漏电为主,对于电气火灾监控还有一项内容尤为重要,就是电弧性放电,其在几十毫安的电流下就会产生几千度的高温,极易引发火灾,我们上海零线电气有限公司一直关注与研究此类电弧性放电的危害,在我的第三代产品中将解决对此的监控,希望我的监控系统为中国的电气防火事业做出更大的贡献。
