消防电源监控系统
来源：中国消防网 作者：佚名 时间：2013/6/26 9:03:38
消防设备电源监控系统是依据由中国建筑标准设计研究院等单位主编国家标准《消防设备电源监控系统》，针对消防设备的电源进行实时监控的系统。通过检测消防设备电源的电流、电压值和开关状态，判断电源是否存在断路、短路、过压、欠压、过流以及缺相、错相、过载等状态并进行报警和记录。
此监控系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可有效避免火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度地保障消防联动系统的可靠性。

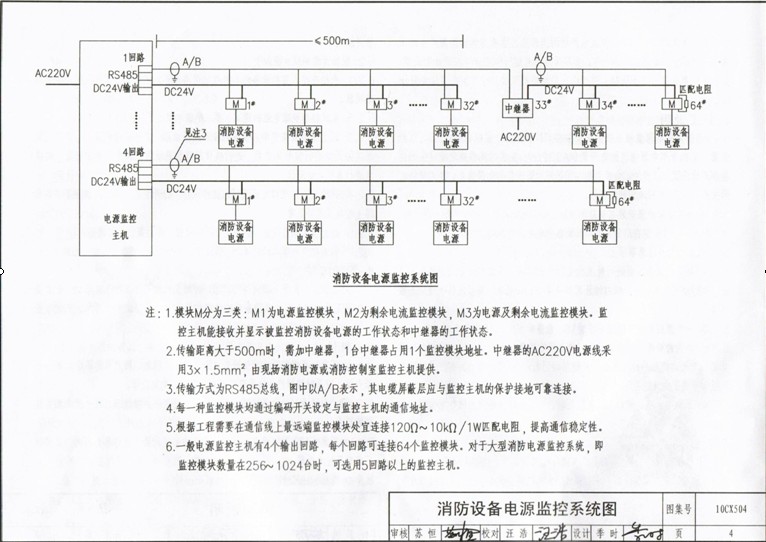

消防设备电源监控系统图
系统组成
系统由监控主机、中继器、监控模块和传输缆线组成。监控主机对所监测的消防设备电源的运行信息、故障信息、位置信息等参数进行跟踪采集、存储、分析，方便用户进行管理和监控；通过人机交互界面，将消防设备电源的数据汇总显示，具有管理、查看、报警、打印等多项功能。
监控模块用于在现场对各种消防设备的电源及设备运行状态进行信息采集，可通过选择功能不同的监控模块实现对不同消防设备电源的监控要求。监控模块分为三大类：M1模块表示电源监控模块，用于监测电源的电压、电流；M2模块表示剩余电流监控模块，用于监测供电回路的剩余电流值；M3模块兼具以上M1和M2的功能，可以同时监测电源的电压、电流及剩余电流。
监控主机与监控模块的通信线路采用总线型连接方式。
监控模块选型表
电源监控模块
|
型号
功能 |
电源监控模块（M1) |
|
ACR10EL |
ACR220EL |
PZ72L-DE/C |
|
显示方式 |
液晶显示 |
|
安装方式 |
嵌入式 |
|
外形尺寸 |
面框（mm) |
80*80 |
96*96 |
72*72 |
|
开孔（mm） |
76*76 |
88*88 |
67*67 |
|
电力测量 |
单相交流电流、电压、有功功率、无功功率、功率因数、电网频率 |
三相交流电流、电压、有功功率、无功功率、功率因数、电网频率 |
直流电流、电压、功率 |
|
电能计量 |
单相有功电能、无功电能 |
三相有功电能、无功电能 |
直流电能 |
|
开关量（选配） |
开关量输入 |
2路 |
4路 |
2路 |
|
开关量输出 |
2路 |
2路 |
2路 |
|
输入信号 |
电流 |
5A、1A |
5A、1A |
分流器、直流变送器 |
|
电压 |
AC100V、220V |
AC100V、400V |
DC 0~1000V |
|
接线方式 |
单相 |
三相三线、三相四线 |
单路电压与电流 |
|
工作电源 |
DC24V |
DC24V |
DC24V |
|
通信 |
Modbus-RTU |
Modbus-RTU/Profibus-DP |
Modbus-RTU |
|
适用回路种类 |
交流单相回路 |
交流三相回路 |
直流回路 |
剩余电流监控模块
|
型号功能 |
剩余电流监控模块（M2） |
|
ARCM100-Z |
ARCM200-J1 |
ARCM200-J4 |
ARCM300-J1 |
ARCM300-J4 |
|
显示方式 |
液晶显示 |
数码管显示 |
数码管显示 |
液晶显示 |
液晶显示 |
|
安装方式 |
嵌入式 |
嵌入式 |
嵌入式 |
导轨式 |
导轨式 |
|
外形尺寸 |
面框(mm) |
120*120 |
96*48 |
96*48 |
— |
— |
|
开孔（mm) |
108*108 |
91*44 |
91*44 |
— |
— |
|
电力测量 |
三相电流、电压、有功功率、无功功率、功率因数、频率；四象限电能计量、基波、总谐波电能计量 |
— |
— |
— |
— |
|
在线监测 |
剩余电流1路、温度1路 |
剩余电流1路、温度3路 |
剩余电流4路 |
剩余电流1路、温度3路 |
剩余电流4路 |
|
开关量 |
开关量输入 |
3路 |
— |
— |
— |
— |
|
继电器输出 |
2路 |
4路 |
4路 |
4路 |
4路 |
|
输入信号 |
电流 |
5A、1A |
— |
— |
— |
— |
|
电压 |
AC100V、400V |
— |
— |
— |
— |
|
剩余电流 |
10mA~3A |
10mA~3A |
10mA~3A |
10mA~3A |
10mA~3A |
|
温度 |
0~120℃ |
0~120℃ |
— |
0~120℃ |
— |
|
接线方式 |
三相三线、三相四线 |
— |
— |
— |
— |
|
工作电源 |
DC24V |
DC24V |
DC24V |
DC24V |
DC24V |
|
保护功能 |
剩余电流、温度、过压、缺相、过流 |
剩余电流、温度 |
剩余电流 |
剩余电流、温度 |
剩余电流 |
|
数据记录 |
事件记录
内置时钟 |
— |
— |
事件记录
内置时钟 |
事件记录
内置时钟 |
|
通信 |
Modbus-RTU
CANBUS（可选） |
Modbus-RTU
CANBUS（可选） |
Modbus-RTU
CANBUS（可选） |
Modbus-RTU
CANBUS（可选） |
Modbus-RTU
CANBUS（可选） |
|
适用回路种类 |
0.4KV电压等级TN-C-S、TN-S及局部TT系统 |
电源及剩余电流监控模块
|
型号功能 |
电源及剩余电流监控模块（M3) |
|
ACM3-X/ULMKC-90L |
|
显示方式 |
液晶显示 |
|
安装方式 |
主体模块柜内导轨式安装，显示模块面板嵌入式安装 |
|
外形尺寸（mm) |
面框90*70，开孔86*66 |
|
测量参数 |
三相电流、三相电压、剩余电流 |
|
额定电流规格（A) |
32,63,125,160,225,315,400,500,630,800,1250 |
|
继电器输出 |
常开触点，作用于报警，报警1瞬时动作，报警2延时5S（可调）动作 |
|
输入信号 |
电流 |
0~10A直接接入，10A以上互感器接入 |
|
电压 |
AC 0~690V |
|
接线方式 |
三相三线、三相四线 |
|
工作电源 |
DC24V |
|
通信 |
Modbus-RTU/Profibus-DP |
|
适用回路种类 |
消防回路 |
|
型号功能 |
电源及剩余电流监控模块（M3) |
|
ACM3-X/ULMKC-90L |
|
显示方式 |
液晶显示 |
|
安装方式 |
主体模块柜内导轨式安装，显示模块面板嵌入式安装 |
|
外形尺寸（mm) |
面框90*70，开孔86*66 |
|
测量参数 |
三相电流、三相电压、剩余电流 |
|
额定电流规格（A) |
32,63,125,160,225,315,400,500,630,800,1250 |
|
继电器输出 |
常开触点，作用于报警，报警1瞬时动作，报警2延时5S（可调）动作 |
|
输入信号 |
电流 |
0~10A直接接入，10A以上互感器接入 |
|
电压 |
AC 0~690V |
|
接线方式 |
三相三线、三相四线 |
|
工作电源 |
DC24V |
|
通信 |
Modbus-RTU/Profibus-DP |
|
适用回路种类 |
消防回路 |
参考文献
[1]消防设备电源监控系统10CX504，中国计划出版社 TAGS:
